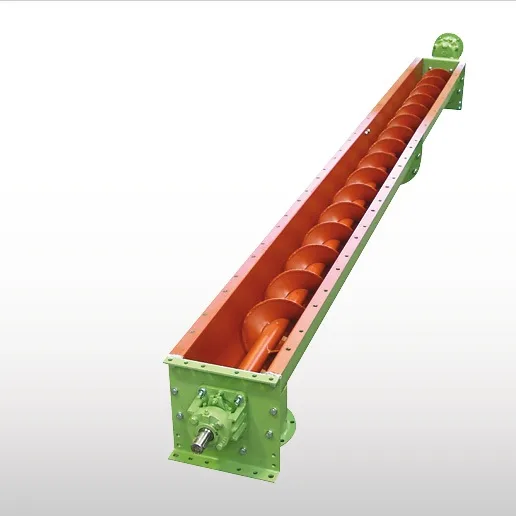

Trågskruv, typ CA ”Heavy Duty” utförande för transport. Den är tillverkad i st. 37 och levereras med U-format tråg, bultat lock utan inlopp och utlopp. Skruven har stigning 1/1 på hela skruvlängden. Skruven är utan mellanlager. Den kommer med direktmonterad kuggväxelmotor på inloppsidan. Skruvtransportören levereras lackerad i någon Wam RAL standardfärg.
Modulärt CA Trågskruvtransportörsystem
Det modulära CA Trågskruvtransportörsystemet är mycket mångsidigt och erbjuder många lösningar för transport av pulverformiga eller granulära material.
CA Skruvtransportörer tillverkas av kolstål med lämplig ytbehandling. De består av ett U- eller V-format tråg utrustat med minst ett utlopp, en ändplatta vid varje trågände, helikoid skruvspiral svetsad på ett centralt rör med kopplingsbussning i vardera änden, två ändlagerenheter med axeltätning, ett antal mellanlager beroende på transportörens totala längd samt bultade tråglocksektioner.
Dessutom är CA Trågskruvtransportörer utrustade med en växelmotor anpassad för applikationen.
Beroende på materialet som ska hanteras finns CA Trågskruvtransportörer i lätt, medeltung eller extra tung design.
Alla typer finns tillgängliga med ATEX, Zon 22-certifiering.
Funktion
Lätt version (CA_L): används främst för transport av pulver eller granulat inom produktion av djurfoder, plastindustrin samt vid tillverkning av tvål, tvättmedel och rengöringsmedel.
Medeltung version (CA_P): används främst inom djurfodermalning, träbearbetning, kemisk industri och miljöteknik för både kommunala och industriella applikationer.
Extra tung version (CA_E): används främst inom cement-, kalk- och gipsbearbetning samt inom gruvindustrin.
Olika typer av skruvar, inlopp och utlopp finns tillgängliga beroende på applikation.
Egenskaper
Tråg i standardlängd, modulära flänsade sektioner
Helikoid spiral svetsad på centralt rör
Pulverlackerad
Flänsade ändlagerenheter skyddade mot materialinträngning med axeltätningar
Robust gjutjärnshus för flänsade ändlagerenheter med externt placerade lager och manuellt justerbara packboxar
Fyrkantiga eller rektangulära utlopp med integrerade WAM-standardflänsar
Drivanordningar monterade vid inlopp eller utlopp:
- Bar axel
- Direkt kompakt växelmotor
- Direkt växelmotor med semi-elastisk koppling
- Offset växelmotor med kedjedrift
- Offsetdrift med remtransmission
För lätt version:
Splineskopplingar (bultade kopplingar för specialapplikationer)
Mellanlager i gjutna eller tillverkade utföranden med smorda eller självsmörjande glidlager
För medeltung version:
Splineskopplingar (bultade kopplingar för specialapplikationer)
Mellanlager i gjutna utföranden med smorda eller självsmörjande glidlager
För tung version:
Flänskopplingar
Mellanlager i stål eller gjutjärn med glidlager
Offsetdrift med remtransmission och semi-elastisk koppling
Fördelar
Industriell kvalitetsprodukt
Modulär design som säkerställer kompatibla reservdelar
Global tillgång till reservdelar via WAM:s dotterbolag
Tillval
Bultade tråglockmoduler (ändmodul med integrerat inlopp)
Fyrkantiga, rektangulära eller cirkulära alternativa/tilläggsinlopp och utlopp med eller utan anslutningsfläns
Trågfötter
Överströmningsluckor
Skruvar (augers) i olika utföranden (bandspiral, paddlar, m.fl.)
Specialtätningar (gas- eller luftspolade, fettkammare, m.fl.)
Olika drivkonfigurationer
Endast för medeltung och tung version:
Skruvar tillverkade av speciella slitstarka material
Certifiering
Alla typer av skruvtransportörer finns även med ATEX, Zon 22-certifiering.
Tekniska data:
Kapacitet: ca. 1,7 m3/h teoretiskt vid 30% fyllning
Densitet: 0,9 kg/l.
Diameter: Ø150 mm. (utvändigt på spiralen)
Längd: 2500 mm. (Gavel – Gavel)
Stigning: 0°
Inlopp: Utan inlopp
Utlopp: Ø168 mm cylindriskt
Hastighet: S43/50/ 29 rpm.
Motor: 1,1 kw IE3.
