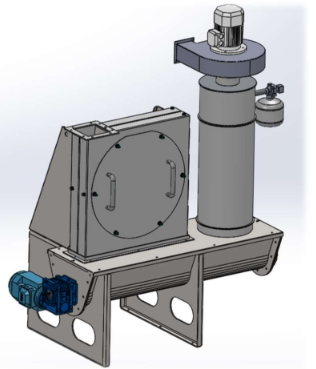

En hammarkvarn typ UNIT integrerar alla funktioner runt förmalningsprocessen; hammarkvarn, luftfilter, fläkt och under-behållare med tömningsskruv. Dessa är dimensionerade och konstruerade för att fungera tillsammans.
Hammarkvarn med inlopp i malkammarens övre högra hörn och bottenutloppet är monterat på underbehållaren med inbyggd matarskruv som är försedd med direktkopplad drivmotor.
Ett självrensande dysfilter dia 400 mm och en 1,1 kW fläkt är monterade på behållaren. Filtret gör systemet dammfritt.
Fläkten suger färdigförmalen produkt ut genom sållet och därmed ökar kvarnkapaciteten samt kylningen.
Processen består i att produkten matas till kvarninloppet via transportband, skruv eller liknande utrustning med kapacitetsreglering, till exempel. frekvensomvandlare. När produkten faller / sugs in malkammaren, slås det sönder av de löshängande, härdade slagornas rotation. Sållets hålstorlek bestämmer finheten av produkten.
I system med malbrosegment ökas kapaciteten. De utbytbara slitstarka malbrosegmenten i den övre delen av malkammaren hindrar produkten från onödig rotation och därigenom ökas maleffektiviteten. Finhet och
partikelstorleksfördelningen för produkten bestäms i första hand av sållet.
Varianter:
05656612 – Hammarkvarn EU-25 UNIT inkl motor 22 kW
05656612M – inkl 1 st monterat såll. Monterad på underbehållare med tömningsskruv. 1 st självrensande filter, 400 diameter. Vakuumfläkt 1,1 kW
05656613 – Hammarkvarn EU-25 UNIT inkl motor 30 kW inkl 1 monterat såll
05656613M – Monterad på underbehållare med tömningsskruv. 1 st självrensande filter (400 diameter). Vakuumfläkt 1,1 kW
05756176 – Kaskadmagnet Q-16
10400109 – Underbehållare (200 diameter) utloppskompaktor med viktblock

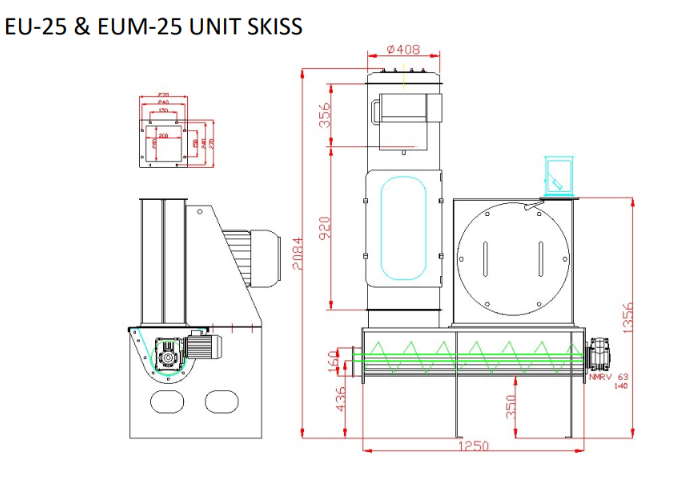

Uppbyggnad av hammarkvarn UNIT bestäms i projektfasen:
Riktning: höger/vänster?
Höjd under utlopp?
Utlopp, typ och storlek?
Utlopp i gaveln, för lutande skruv? (kvarhåller vakuum inne i UNIT)
Specifikationer:
Motor kW 22,00 eller 30,00
Sållyta m² 0,35
Slagor Industri 40
m/malbro St 8
Kapacitet* Kg/tim 2000-4000
Transportlängd m. Beroende av anläggningens uppbyggnad
Ljudnivå* dB(A) 85
Vikt med motor kg 500
* = Kapaciteten beror på material och sållstorlek
Självrensande Dysfilter FBØ400
Motor kW 1,1
Filterareal m² 2
Filterpåse st 3
Lufttank L Inkl.
Filter
kontrollpanel
24V eller
230V
Inkl.
Underbehållare V-typ med tömningsskruv Ø200
Snäckväxel NMRV 63 1:25
Snäckväxelmotor 0,75kw 4pol B14 T80
