Beskrivning
En hammarkvarn typ UNIT integrerar alla funktioner runt förmalningsprocessen; hammarkvarn, luftfilter, fläkt och under-behållare med tömningsskruv. Dessa är dimensionerade och konstruerade för att fungera tillsammans.
Hammarkvarn med inlopp i malkammarens topp och med bottenutlopp är monterad på en underbehållare med inbyggd tömningsskruv med direktkopplad snäckväxelmotor. Ett självrensande dysfilter med vakuumfläkt är monterat på underbehållaren. Filtret gör anläggningen dammfri. Fläkten suger färdigförmalen produkt ut genom sållet och därmed ökas kvarnens kapacitet och kylning. Processen består i att materialet förs fram till kvarnens inlopp via transportband, skruv eller liknande utrustning som kan kapacitetsregleras, t.ex. med frekvensomformare. När materialet faller ned i malkammaren, slås det sönder med hjälp av löst hängande slagornas rotation och malbron.
Utbytbara, slitstarka malbrosegment i övre delen av malkammaren förhindrar produkten från onödig rotation och därmed ökas förmalningseffektiviteten.
Förmalningsgraden och partikelstorleksfördelningen för produkten bestäms primärt av sållets typ och hålstorlek.
Artiklar & Tillbehör:

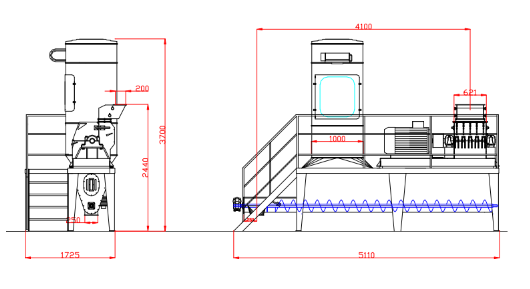

- 05756175 – Hammarkvarn EU-6000D UNIT Inkl. separator och motor. Maskinplattform med trappa och räcke. Underbehållare med V-formad Ø200 tömningsskruv med direktkopplad snäckväxelmotor 1,5KW och utloppskompaktor Självrensande dysfilter EUROflow-Ø1000 Fläkt 7,5 kW
- Hammarkvarn EU-6000D UNIT ATEX
Specifikationer:
Hammarkvarn EU-6000 D UNIT
- Motor: 75-132 kW
- Sållyta: 0,6 m²
- Industrislagor: 136 st 2,5 – 8,0 mm
- m/malbro: 1 st
- Kapacitet: 8,0-10,0 Kg/tim
- Ljudnivå: 85 db(A)
- Vikt utan motor: 1100 kg
Självrensande dysfilter EUROflow Ø1000
- Dimension: Höjd: 1000-2000 mm
- Filteryta: 10-19 m²
- Filterpåse: 19 st
- Filterstyrning: 24V eller 220V
- Vakuumfläkt: 5,5 kW
Underbehållare V-typ med tömningsskruv Ø200
- Snäckväxel: 090 NMRV
- Snäckväxelmotor: 1,5 kW
