Beskrivning

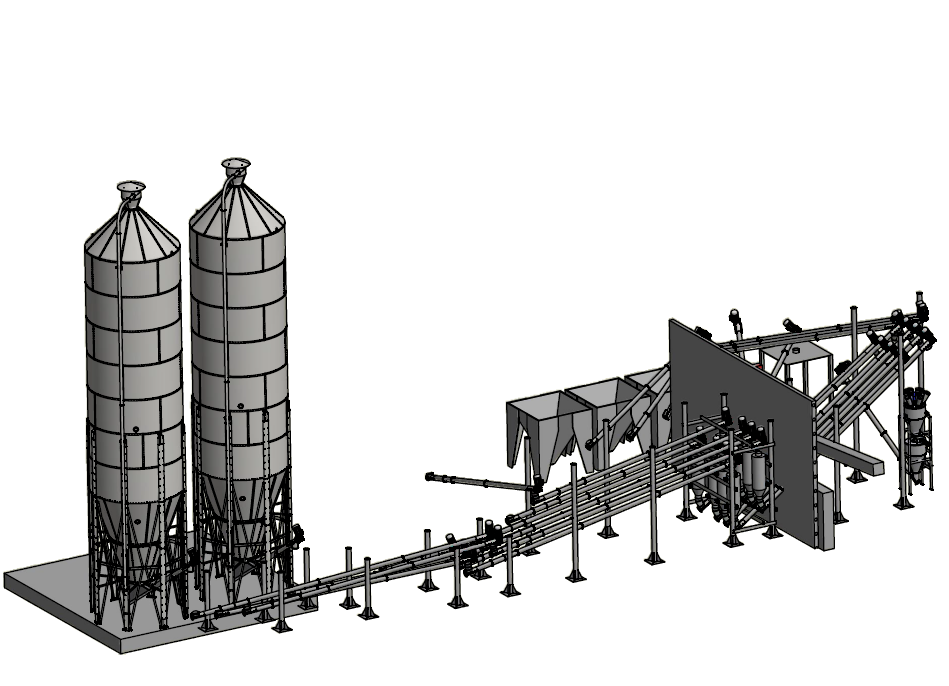

Kraven ökar mer på plastindustrin och krav ställs nu på mängden återvunnen plast som ska användas. För att klara kraven har Mafa utvecklat en lösning med en satsblandare tillsammans med silos, skruvar och magnetfälla. Mafa kan vara behjälpliga med komponenter, konstruktion eller som helhetsleverantör. nedan är ett exempel som levererats till kund. Mafa kan anpassa lösningen för att motsvara andra specifikationer gällande volym, yta och andra krav.
Kortfattad funktionsbeskrivning:

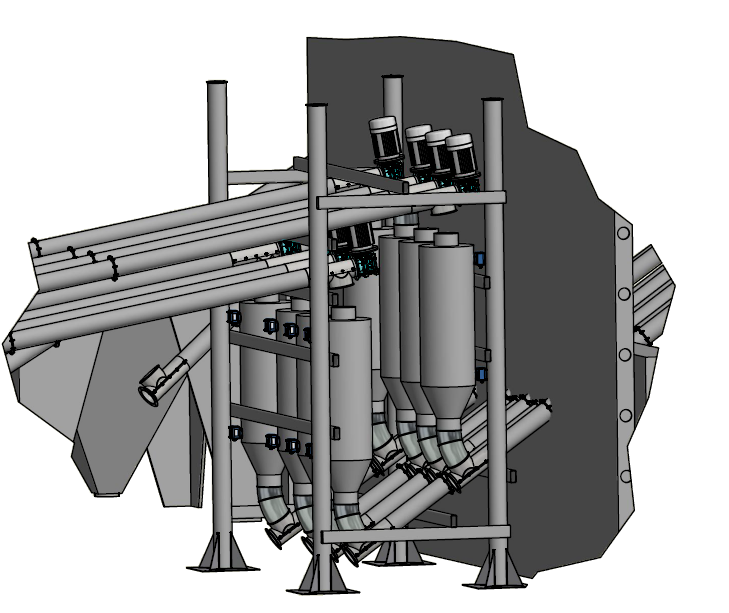

Materialet (i detta fall mald återvunnet) töms från silo med 152 mm skruv som transporterar materialet vidare mot satsblandaren. På väg till satsblandaren finns fler transportskruvar som i denna lösningen inte är anslutna till silos eller behållare). materialet transporteras och släpps ner i satsbehållaren som doserar materialet från olika silos/transportskruvar enligt recept.
Efter rätt blandning transporteras den färdigblandade produkten sedan transporteras till kvarn, storsäcksfyllare, utomhus för vidare transport/lagring eller till ex NGR maskin som tillverkar nytt granulat.

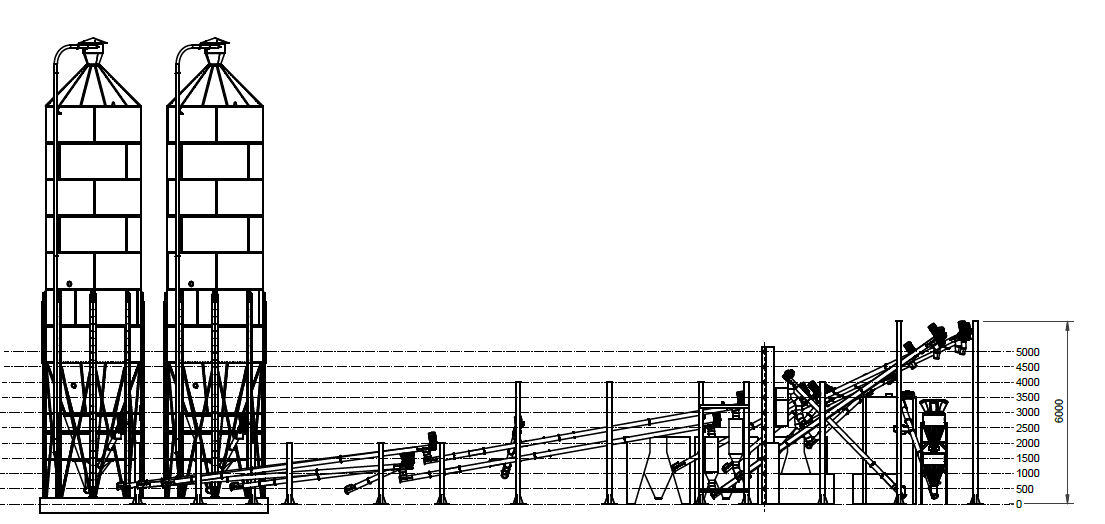

Skruvarna stöds var 3e meter samt i ändarna och stöden fästs med expander i betongplatta. Rören väger 18 kg per meter och rymmer 18 liter material per meter. Med en materialdensitet på 0,5 kg blir vikten knappt 30 kg per meter. Vikten på drivmotorn är 30 kg. Buffertmagasin med material på 200 kg per styck.

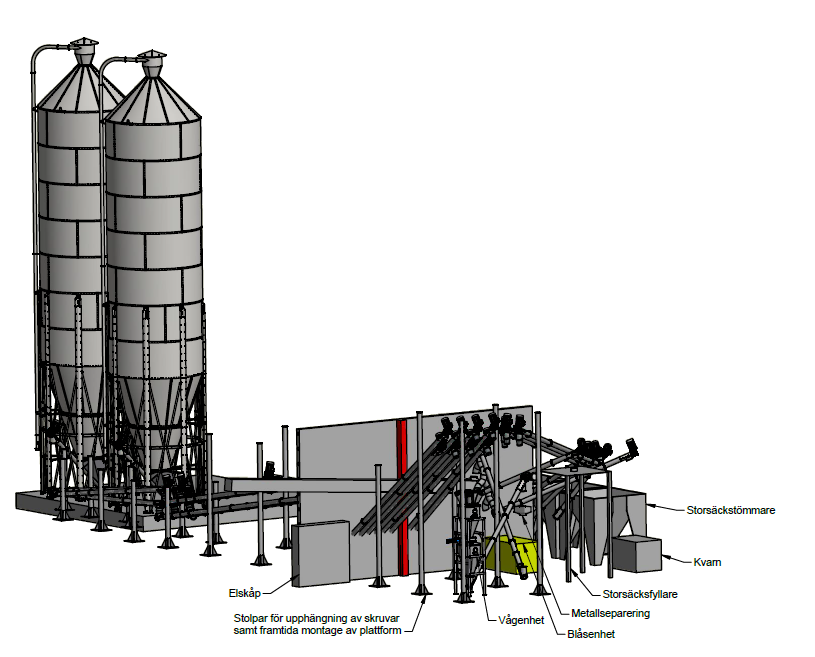

I denna lösning ingår:
- Paddelvakter i satsvåg/blandare samt storsäckstömmare
- Satsvåg/blandare SB EWM 120
- Matarskruvar 152 mm
- Skruvlåda
- Pneumatisk transport av plasten
- 2-vägsfördelare
- Elskåp
- 2 st Industrisilo UNB-80
- Nivåvaktssats med maxgivare & larmlampa
- Vågsystem med rostfria lastceller
- Extra synglas (6 st)
- Särskild cyklon för skonsam fyllning
- Anslutning för påfyllning via fläkt
Specifikationer om komponenter:
- Satsvåg/blandare SB EWM 120
Satsvåg/blandare är tillverkad i rostfri plåt och levereras monterad i ett stativ. Satsvågen/blandaren är försedd med en 265 liters övre vågbehållare med 2 st vågceller. Övre behållaren har 6 st OK 160 anslutningar i locket och en omrörare. Mellan nedre och övre behållare sitter det ett pneumatiskt spjäll. Både övre och nedre behållare är försedd med 100 mm synglas och OK 200 i botten av underbehållaren. Blandningskapacitet > 2500 kg tim. Undre behållare är försedd med uttag för prov
- MAFA UNB 80 industri för max 750 kg/m3 45 graders tak.

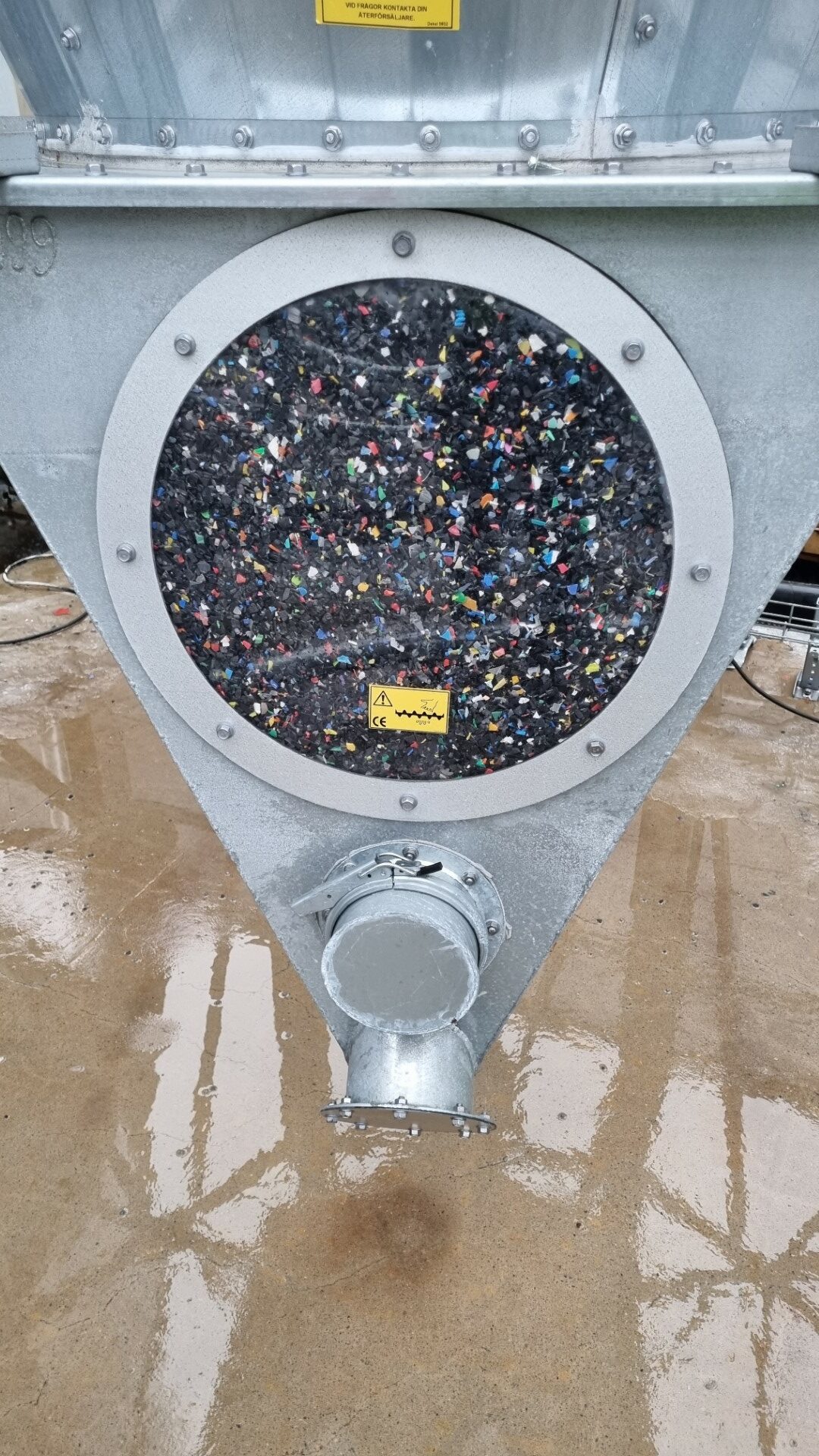

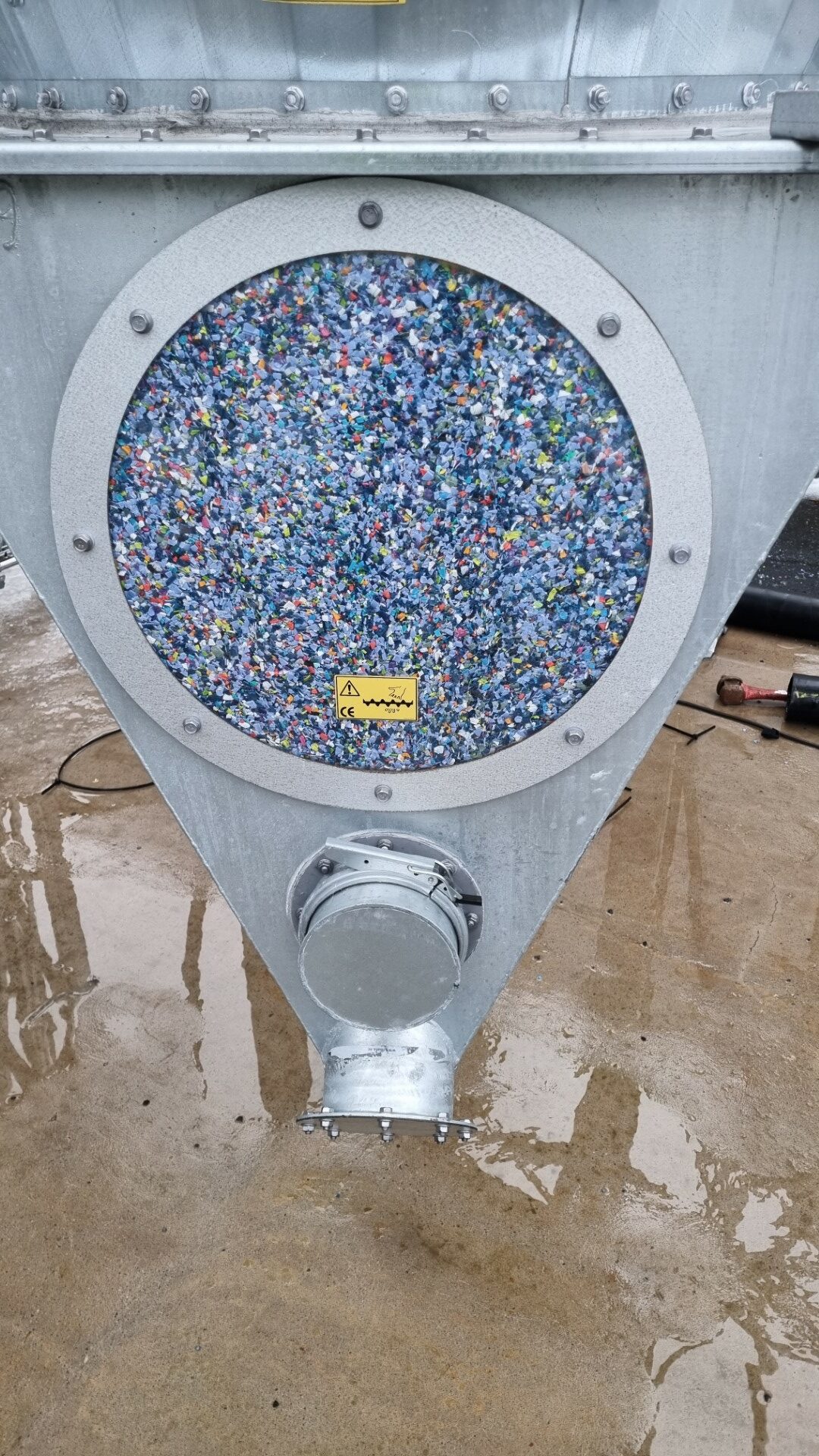

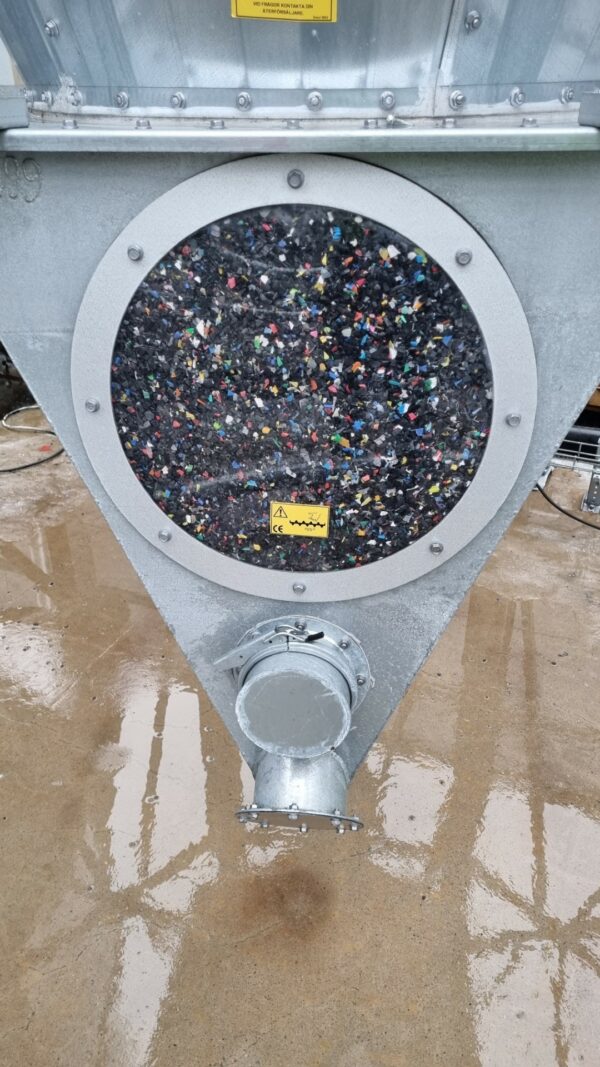

Diameter 3,1 m, höjd 15,11 m. rymd 79,5 m3. Silon är tillverkad i Aluzinkbelagd stålplåt, komplett med galvaniserade Ø100 mm påfyllnadsrör med snabbkoppling typ KKV. Påfyllning via långradie böj och cyklon som ger en skonsam fyllning samtidigt som avluftningen i toppen av cyklonen minimerar risken för kondens. 73 graders kon med slät insida gör att silon tömmer sig väl. Silon är monterad med special bult med slät skalle, krage för anslutning av valfri tömningsutrustning samt 2 stycken synglas. Silon levereras monterad med 10 års material garanti.
Komplettera med:
- Storsäcksfyllare
- Storsäckstömmare
- Blåsenhet
- Kvarn
- Magnetfälla
- Fler silos/behållare
