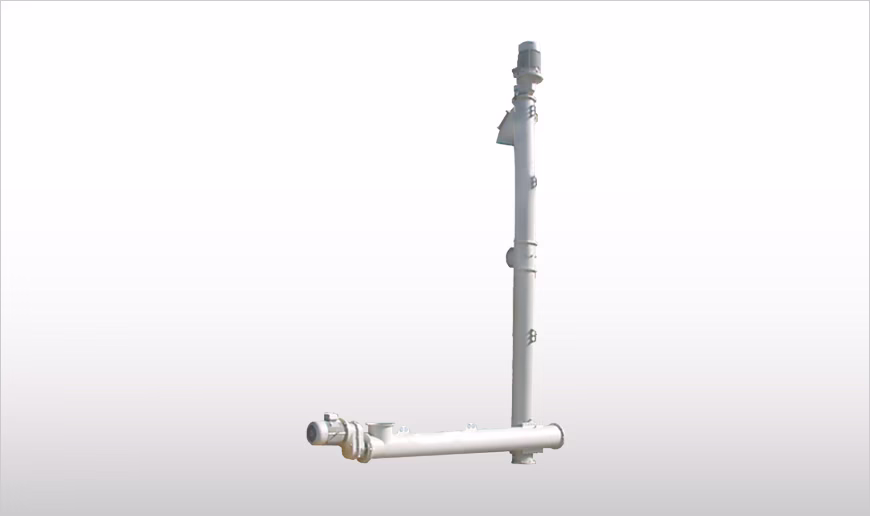

VE vertikala skruvlyftsystem är den mest ekonomiska och utrymmesbesparande lösningen för överföring av pulver eller granulära material från en lägre till en högre nivå. Det bulkmaterial som tas ut från en silo, en behållare, en transport- eller matningsanordning får matas ut med hjälp av en vertikal skruv i en vägtratt, i en eller flera behållare eller silor eller i ett annat transportband eller transportsystem.
VE vertikala skruvlyftsystem utmärker sig genom hög volymetrisk effektivitet och utmärkta mekaniska egenskaper.
VE vertikala skruvlyftsystem består av en horisontell skruvmatare och en vertikal skruvtransportör.
Den horisontella skruvmataren som matar material från en silo eller tratt eller transporterar det som matas av en uppströms matningsanordning, består av ett U-format eller rörformigt kolståltråg med lämplig ytbehandling. Utloppszonen för den horisontella skruvmataren består av en kort rörformig sektion som tangentiellt flänsas i rät vinkel på den nedre delen av den vertikala skruvtransportören. En fläns är svetsad i varje ände av den horisontella skruvmataren. Tråget eller röret innehåller en roterande skruv med kopplingsbussningar i varje ände som är förbundna med axlarna på de två ändlagerenheterna. Den horisontella skruvmataren är utrustad med ett eller flera mellanliggande upphängningslager om dess totala längd kräver det. Dessutom är den horisontella skruvmataren utrustad med en drivenhet som är lämplig för applikationen.
Den vertikala skruvtransportören består av ett rörformigt hus komplett med det ovan nämnda tangentiella inloppet i den nedre sektionen som ansluter till utloppet på den horisontella skruvmataren, en lutande utloppspip i den övre sektionen, ändflänsar svetsade på varje transportrörssektion, en roterande skruv i en eller flera sektioner med axelkopplingsbussning i varje ände, En baslagersats komplett med glidbussning och ett antal mellanliggande upphängningslager om transportörens totala höjd skulle kräva det. Den toppmonterade drivenheten med integrerad ändlagersats (från vilken skruven är upphängd) och självjusterande axeltätning är lämplig för applikationen.
VE Vertical Screw Lift System finns endast i en medeltung version.
VE Vertical Screw Lift System består av två enheter: en horisontell skruvmatare som tar emot material från en silo, tratt eller en annan matare eller transportör, och en vertikal skruvtransportör som lyfter materialet till en viss höjd. Material kan tömmas i en vägtratt, i en eller flera behållare eller silor, eller i en annan transportör eller transportsystem.
Tillverkade komponenter, skruvar och lagerenheter är speciellt utformade för detta system för att underlätta underhåll.
VE Vertical Screw Lift System utmärker sig genom hög volymetrisk effektivitet och utmärkta mekaniska egenskaper.
Specifikationer:
