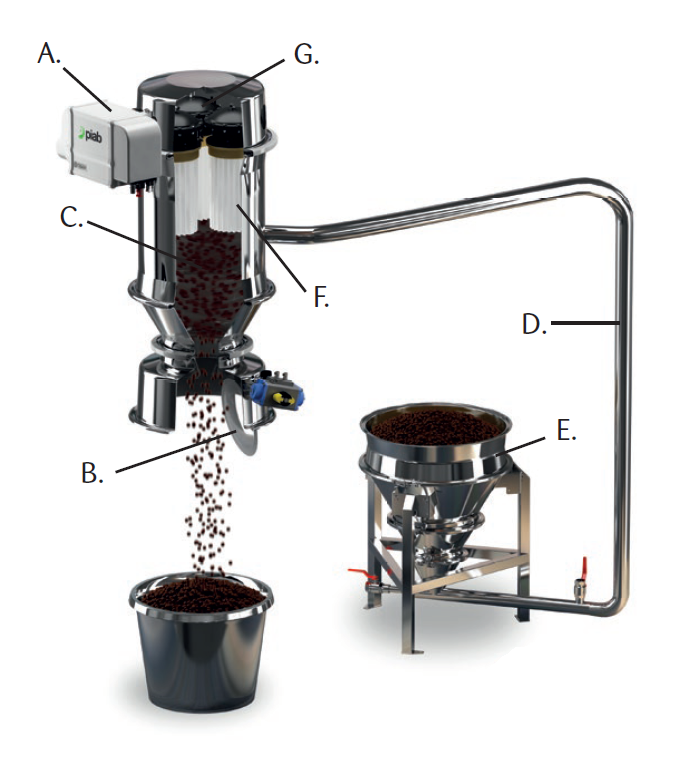

1. Vakuum skapas med elektromekanisk pump (A)
Pumpen kan styras automatiskt.

2. Bottenventilen (B) , stängs och ett undertryck (vakuum)
skapas i materialbehållaren (C) och i transportledningen (D).

3. Från avsändarstationen (E) transporteras materialet genom
transportledningen till materialbehållaren.

4. Filtret (F) hindrar att damm och fi na partiklar kommer in i
pumpen och ut i omgivningen.

5. Under materialtransportförloppet fylls luftchockstankarna (G)
med tryckluft.

6. Vid den förinställda tiden stängs pumpen och materialtransporten
av och och bottenventilen (B) öppnas. Behållaren
töms på material samtidigt som luftchocken aktiveras och
tryckluften rengör fi ltret från damm och fi na partiklar.

7. När pumpen startar igen repeteras förloppet och en ny
cykel startar. Sug- och tömningstiderna styrs normalt med
pneumatiska eller elektriska styrsystem.
